久しぶり、ほぼ2年ぶりのOHAシーリズの登場です。
お客様のリクエストによるOHAHU33とOHA35です。
プロトタイプはOHAHU33がコロ軸受けの33_48、
OHA35が平軸受けの35_22です。

そして今回、ペーパーシートシリーズ初のトータルキットもバリエーションに加えました。
トータルキットと言いましても、あくまでペーパーシートで付属する、
ベンチレーター（標準装備）、台車、なんと床板、床板取付けアングル材、
床下機器等をセットしたもので、
完成に必要な車輪、連結器、エアホース、尾灯等は付いていません。
トータルキットに付属する全てのパーツは1/80と1/87で設計・試作しています。

客車だと1/87と16番の違いが一目で分かりますので
「クイズ第三十一弾」のヒント写真をOHAHU33を1/80、
OHA35を1/87で作り分けました。
という訳で、TR23の短軸、長軸で悩ませてゴメンナサイ。

1/87では客車の長軸を表現できます。

トータルキットに付くペーパー製TR23型台車です。
平軸受けとコロ軸受けが表現出来る様セットしています。

ボルスタと台車枠は1.4mmビスで付けます。

センターよりのブレーキシューは0.4mm真鍮線で取付けます。

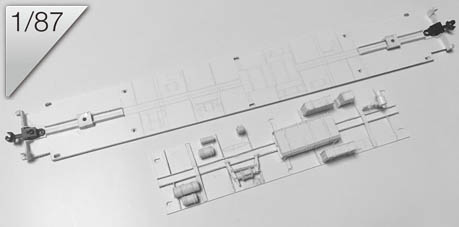

トータルキットに付くペーパー製床板と床下機器です。
（床下機器には一部プラ等の丸棒が必要になります）

床板、魚腹台枠共に車体にビス止めする様設計していますので、
強度は充分あります。
連結器は1/80、1/87共にイモンカプラーHO105(首長）を想定しています。
台車とのアタリを避けるためです。

トータルキットにはジャンパー栓箱、解放テコ受けも付いています。

トータルキットに付いている床板取付け用のアングル材です。
ペーパーをアングルに組みますが、強度もあり車体の補強も充分です。

おなじみの風通しの良いペーパーシートのガーランドベンチレーター
これは標準装備です。

こちらも標準装備の幌枠と渡り板です。
車体塗装後に付けるため、車体にはまだ付けていません。ちなみにベンチレータも塗装後に付けるため試作見本ではのせているだけです。
