kiha55のOJバージョンです。


OJに気動車が初登場です。
鉄道模型ペーパーシートKIHAというからには
いままで、気動車がなかったという事はあまりにも「片手落ち」(ピー音重ねる)。
という事でKIHA55バス窓の制作ノートのスタートです。

red

red

red

red

red

red

ここまではちょっとイタズラ試作take1です。

red

red

ベンチレーターは試作take1の出来が良いので
本制作に採用です。

red

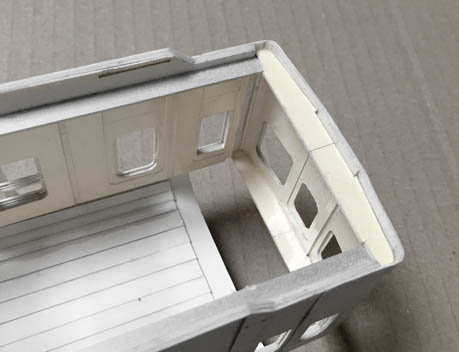

上部エッチゴム窓とサッシ窓の段差を付けたいための車体内側の構造です。
写真は試作TAKE1のものでエッチゴム窓部が窮屈なので本制作ではちょっと広げます。

red

本制作に入りました。
気動車特有の扁平ルーフの場合、

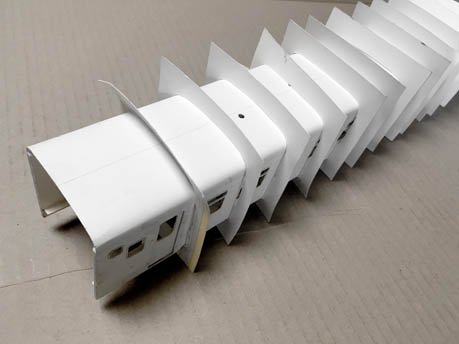

ルーフが波打つので車体ゲージをハメまくります。
ムカデ状態です。SURO62もムカデでした。
ブルートレイン、旧型客車等はルーフのアーチが緩いため4ヶ所ほどの車体ゲージで済みます。

red

ムカデ状態のままルーフ裏の補強をします。 red

red

実車と同様のアーチの付いたルーフがペーパーボディでも実現します。

red

この前面マスクはtake3のものです。

red

red

連結面妻板はこの上にもう一枚貼って仕上げます。

red

アルミアングル材を前後妻板に食い込ませ強度を図っています。

red

red

車体がほぼ出来上がりました。
OJの場合この状態で3ヶ月〜半年様子をみます。
問題なければ(問題あったら作り直しです)ディテール工作に掛かります。
このモデルもお客さまのリクエストで作っていますが、しばらくお待ちいただきます。
その間に台車、床下機器の工作となります。

red

車体は置いておき細かなパーツの制作です。

red

床下のジャンパー栓受けです。
お客様のご希望で前後とも閉タイプにしています。

red

尾灯受けはtake1より受け部分をやや長めにしています。

red

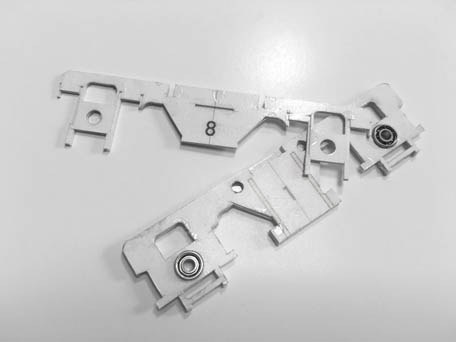

台車の制作です。 red

red

red

red

red

red

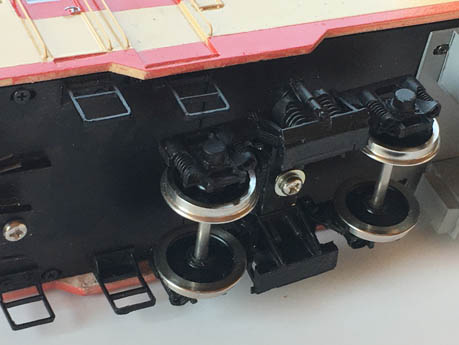

台車の完成です。

red

red

♪親亀の背中に子亀を載せてー♪♪

red

red

red

red

今回車体に湿気対策のアンダーコートをキッチリとしましたので、
工期を随分と早めることができました。

red

Shop-KIHA、OJバージョン初のKIHA!
なんといってもバス窓のKIHA55の完成でーーーす。

なんと一段窓もご用意しました。

red

KIHA55

red

KIHA26

red

KIROHA25

red

KIRO25

red

KIYUNI26

red

KINI56

ご注文は

お問い合わせページにOJゲージKIHA55希望と明記の上
車種・スケール・郵便番号・ご住所・お名前・電話番号をご記入ください。
後ほどこちらから納期予定、代金等確認メールをいたします。
